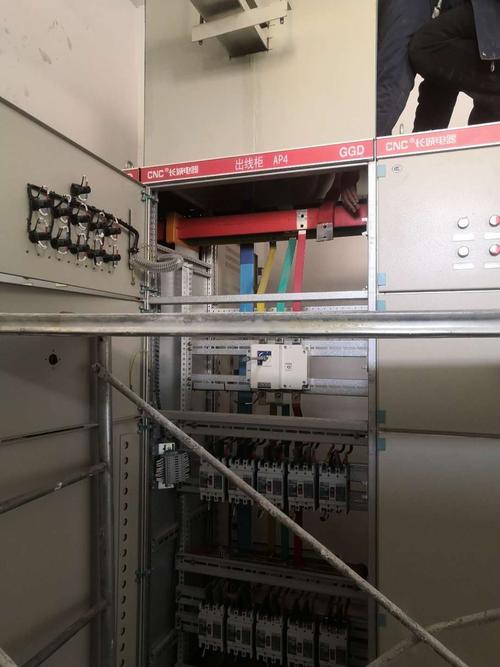

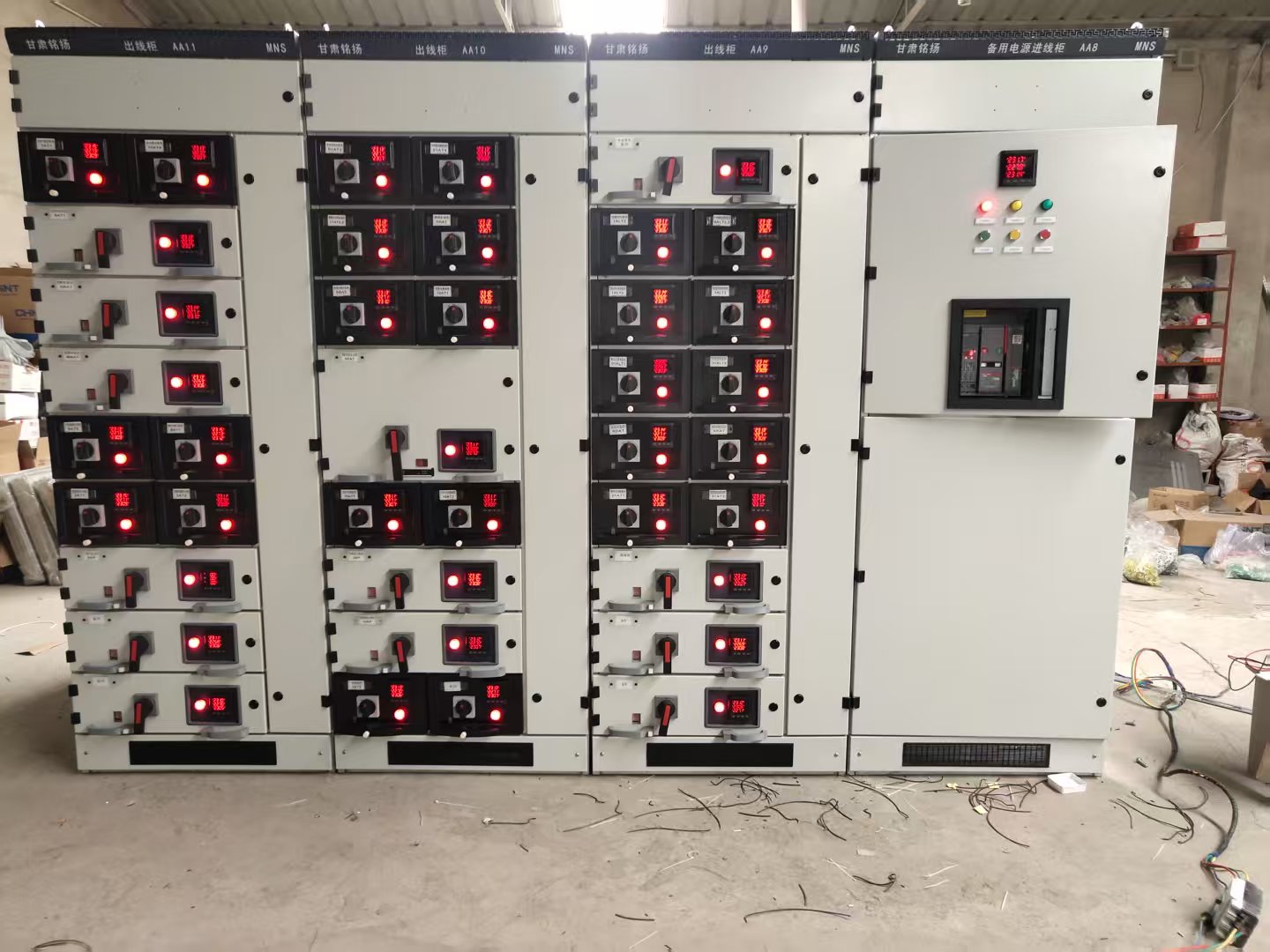

综合化验楼配电柜铜排安装技术要点与施工指南

在综合化验楼的电气工程中，配电柜作为电能分配与控制的核心设备，其安装质量直接关系到整个建筑的供电可靠性与安全性。而铜排作为配电柜内部的主导电通路，其安装工艺更是重中之重。本文围绕综合化验楼配电柜铜排安装，从材料要求、安装流程、质量控制及安全注意事项等方面进行系统阐述。

一、铜排安装前的准备

1. 材料检验：铜排应采用高导电率T2铜材，表面平整、无裂纹、无毛刺，镀锡层均匀。额定电流下的载流量需符合设计要求，绝缘支撑件应选用阻燃、耐电弧的环氧树脂或DMC材料。
2. 工具准备：包括力矩扳手、绝缘电阻测试仪、直角尺、水平仪、冲孔机、折弯机、热缩套管、导电膏等。
3. 技术交底：施工前应熟悉配电柜系统图、铜排排列图及现场布置图，明确相序排列（通常为A、B、C、N、PE）及安全净距。

二、铜排安装工艺流程

1. 测量与下料：根据柜内元器件位置及走线路径实测铜排长度，使用专用切割机下料，切口应平整并去除毛刺。
2. 折弯与冲孔：采用折弯机加工铜排的直角或弯角，弯曲半径不小于铜排厚度的2倍；冲孔位置、孔径应与连接螺栓匹配，孔边距满足规范。
3. 表面处理：对铜排搭接面进行搪锡或镀银处理，并涂一层导电膏，以降低接触电阻。
4. 绝缘处理：按相色要求套热缩管（A相黄色、B相绿色、C相红色、N淡蓝、PE黄绿），加热收缩均匀，无气泡、无开裂。
5. 安装固定：将铜排依序嵌入绝缘支撑件，用螺栓连接。紧固时使用力矩扳手，M10螺栓力矩一般为25~30 N·m，M12为40~45 N·m，切忌过紧损伤螺纹或过松导致发热。
6. 相序核对：安装后逐一核对铜排与元器件端子相序一致，保证A、B、C、N、PE准确对应。

三、质量控制要点

1. 安全净距：不同相铜排之间、铜排与柜体之间的电气间隙和爬电距离应符合GB/T 7251.1标准，通常低压柜内相间净距≥20mm，相对地≥15mm。
2. 接触电阻：搭接面接触电阻应不大于同等长度铜排电阻的1.2倍，必要时用微欧计测量。
3. 绝缘电阻：安装完成后，用1000V兆欧表测量相间及相对地绝缘电阻，应不小于5MΩ。
4. 力矩标记：所有螺栓紧固后应划线标记，便于巡检时快速判断是否松动。
5. 验收试验：进行工频耐压试验（如2.5kV/1min）及温升试验（抽检连接点），确保无异常。

四、安全文明施工

1. 作业人员须持电工证上岗，佩戴绝缘手套、安全帽。
2. 切断电源并验电、挂接地线后再进行柜内作业，严禁带电安装铜排。
3. 现场保持整洁，铜屑、废料及时清理，防止短路或扎伤。
4. 合理设置临时照明与通风，尤其综合化验楼内可能存在腐蚀性气体，应做好防潮、防腐措施。

五、常见问题及预防

• 铜排搭接面发热：多因接触不良或力矩不足。应保证搪锡质量与力矩值，并涂抹导电膏。
• 绝缘热缩管开裂：加热温度过高或时间过长。应控制热风枪温度，均匀加热。
• 相序接错：安装后必须逐点核相，可采用相序表测试。

综合化验楼配电柜铜排安装不仅是技术活，更是细致活。从材料甄选到紧固力矩，从绝缘处理到相序核对，每一步都关系到整个配电系统的稳定运行。严格执行规范、强化过程管控，才能确保配电柜铜排安装质量，为综合化验楼的科研与检测工作提供安全可靠的电力保障。
